หลักการทำงาน ของแผงโซล่าเซลล์ (Solar cell)

หลักการทำงาน ของแผงโซล่าเซลล์ โซล่าเซลล์ เป็นเทคโนโลยีพลังงานทางเลือก ที่ใช้ในการเปลี่ยนพลังงานแสงอาทิตย์ ไปเป็นพลังงานไฟฟ้า เพื่อนำไปใช้ประโยชน์ในด้านต่าง ๆ โซล่าเซลล์ ถูกประดิษฐ์ขึ้นมาครั้งแรก ในปี ค.ศ.1954 หรือประมาณ 65 ปีที่ผ่านมา โดยนักประดิษฐ์ 3 คน คือ Chapin และ Fuller และ Pearson หลักการทำงาน ของแผงโซล่าเซลล์

โซล่าเซลล์ทำจากซิลิคอนที่ผ่านกระบวนการโดป (doped ) หรือกระบวนการทางเคมีที่เกี่ยวข้องกับอิเล็กตรอน โปรตอนและนิวเครียส จนได้เป็น เอ็นไทป์ (N-Type) ที่มีคุณสมัติเป็นตัวส่ง อิเล็กตรอน เมื่อได้รับพลังงานจากแสงอาทิตย์ และ พีไทป์ (P-Type) ที่มีคุณสมบัติเป็นตัวรับ อิเล็กตรอน หลัก ๆ การทำงานของแผงโซล่าเซลล์ เป็นกระบวนการเปลี่ยนพลังงานแสงเป็นกระแสไฟฟ้าได้โดยตรง ซึ่งอาศัยการทำงานผ่านปรากฏการณ์โฟโตโวลตาอิก คือปล่อยให้แสงเข้ามาตกกระทบและเปลี่ยนเป็นไฟฟ้า​ โดยการทำงานของโซล่าเซลล์ หรือเซลล์แสงอาทิตย์ จะต้องมีคุณสมบัติพื้นฐาน 3 ข้อ ได้แก่

  1. ดูดซึมแสง เพื่อสร้างคู่อิเล็กตรอน-โฮล หรือเอ็กซิตอน อย่างใดอย่างหนึ่ง
  2. การแยกต่างหากของตัวขนส่งประจุที่ต่างชนิดกัน
  3. การสกัดการแยกออกจากกันของตัวขนส่งเหล่านั้นออกไปยังวงจรภายนอก

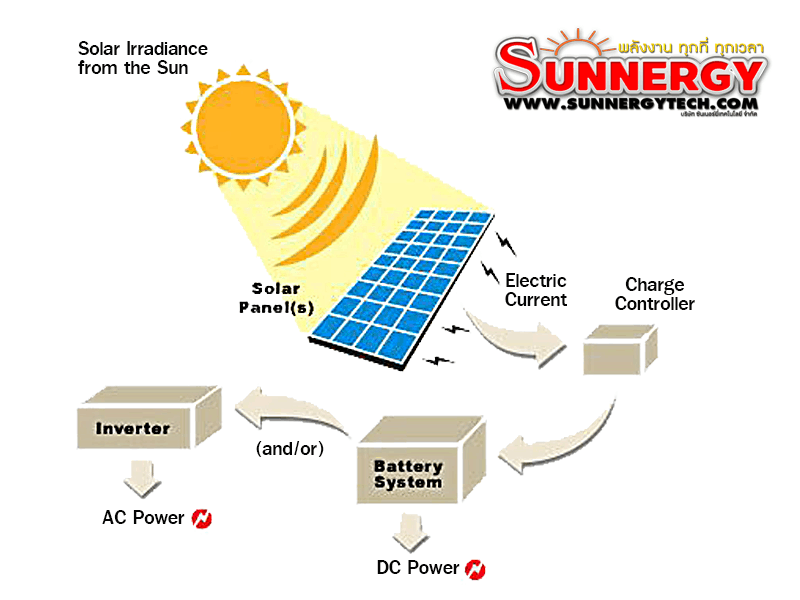

ขั้นตอนการทำงานของระบบโซล่าเซลล์
ขั้นตอนการทำงานของระบบโซล่าเซลล์เพื่อนำพลังงานไปใช้

ขั้นตอนการทำงานของระบบโซล่าเซลล์เพื่อนำพลังงานไปใช้

  1. แผงโซล่าเซลล์ รับแสงแดด เปลี่ยนเป็นพลังงานไฟฟ้า
  2. ปรับแรงดันไฟฟ้าที่ได้ให้เป็น 12V ด้วยเครื่องควบคุมประจุ (Solar Charge Controller) เพื่อควบคุมแรงดันไฟฟ้าให้คงที่ กระแสไฟฟ้าที่ได้เป็นกระแสตรง (DC)
  3. เก็บสำรองพลังงานไฟฟ้าไว้ในแบตเตอรี่ (ในกรณีที่ระบบโซล่าเซลล์เป็นแบบ Off Grid)
  4. แปลงไฟฟ้าจากกระแสตรง (DC) เป็นกระแสสลับ (AC) โดยใช้ตัวแปลงกระแสหรืออินเวอร์เตอร์ (Inverter) ทำให้สามารถนำไฟฟ้าที่ได้ไปใช้กับอุปกรณ์ไฟฟ้ากระแสสลับ (AC Load) หรือเครื่องใช้ไฟฟ้าทั่วไปภายในบ้านได้

โครงสร้างของเซลล์แสงอาทิตย์
โครงสร้างที่นิยมมากที่สุด ได้แก่ รอยต่อพีเอ็นของสารกึ่งตัวนำ สารกึ่งตัวนำที่ราคาถูกที่สุดและมีมากที่สุดบนโลก คือ ซิลิคอน จึงถูกนำมาสร้างเซลล์แสงอาทิตย์ โดยนำซิลิคอนมาถลุง และผ่านขั้นตอนการทำให้บริสุทธิ์ จนกระทั่งทำให้เป็นผลึก จากนั้นนำมาผ่านกระบวนการแพร่ซึมสารเจือปนเพื่อสร้างรอยต่อพีเอ็น โดยเมื่อเติมสารเจือฟอสฟอรัส จะเป็นสารกึ่งตัวนำชนิดเอ็น (เพราะนำไฟฟ้าด้วยอิเล็กตรอนซึ่งมีประจุลบ) และเมื่อเติมสารเจือโบรอน จะเป็นสารกึ่งตัวนำชนิดพี (เพราะนำไฟฟ้าด้วยโฮลซึ่งมีประจุบวก) ดังนั้น เมื่อนำสารกึ่งตัวนำชนิดพีและเอ็นมาต่อกัน จะเกิดรอยต่อพีเอ็นขึ้น โครงสร้างของเซลล์แสงอาทิตย์ชนิดซิลิคอน อาจมีรูปร่างเป็นแผ่นวงกลมหรือสี่เหลี่ยมจัตุรัส ความหนา 200-400 ไมครอน (0.2-0.4 มม.) ผิวด้านรับแสงจะมีชั้นแพร่ซึมที่มีการนำไฟฟ้า ขั้วไฟฟ้าด้านหน้าที่รับแสงจะมีลักษณะคล้ายก้างปลาเพื่อให้ได้พื้นที่รับแสงมากที่สุด ส่วนขั้วไฟฟ้าด้านหลังเป็นขั้วโลหะเต็มพื้นผิว

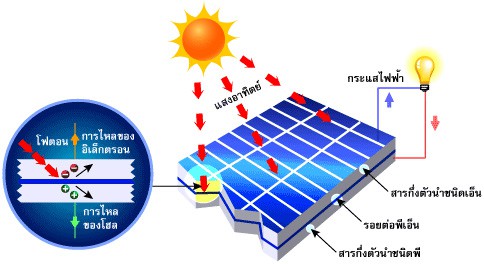

หลักการทำงานทั่วไปของเซลล์แสงอาทิตย์

แผงโซล่าเซลล์

เมื่อมีแสงอาทิตย์ตกกระทบเซลล์แสงอาทิตย์ จะเกิดการสร้างพาหะนำไฟฟ้าประจุลบและบวกขึ้น ได้แก่ อิเล็กตรอนและ โฮล โครงสร้างรอยต่อพีเอ็นจะทำหน้าที่สร้างสนามไฟฟ้าภายในเซลล์ เพื่อแยกพาหะนำไฟฟ้าชนิดอิเล็กตรอนไปที่ขั้วลบ และพาหะนำไฟฟ้าชนิดโฮลไปที่ขั้วบวก (ปกติที่ฐานจะใช้สารกึ่งตัวนำชนิดพี ขั้วไฟฟ้าด้านหลังจึงเป็นขั้วบวก ส่วนด้านรับแสงใช้สารกึ่งตัวนำชนิดเอ็น ขั้วไฟฟ้าจึงเป็นขั้วลบ) ทำให้เกิดแรงดันไฟฟ้าแบบกระแสตรงที่ขั้วไฟฟ้าทั้งสอง เมื่อต่อให้ครบวงจรไฟฟ้าจะเกิดกระแสไฟฟ้าไหลขึ้น

ขั้นตอนการผลิตเซลล์แสงอาทิตย์

  • เซลล์แสงอาทิตย์ที่ทำจากซิลิคอนชนิดผลึกเดี่ยว (Single Crystal) หรือ Monocrystalline มีขั้นตอนการผลิต ดังนี้
    1. นำซิลิคอนที่ถลุงได้มาหลอมเป็นของเหลวที่อุณหภูมิประมาณ 1400 °C แล้วดึงผลึกออกจากของเหลว โดยลดอุณหภูมิลงอย่างช้าๆ จนได้แท่งผลึกซิลิคอนเป็นของแข็ง แล้วนำมาตัดเป็นแว่นๆ
    2. นำผลึกซิลิคอนที่เป็นแว่น มาแพร่ซึมด้วยสารเจือปนต่างๆ เพื่อสร้างรอยต่อพีเอ็นภายในเตาแพร่ซึมที่มีอุณหภูมิประมาณ 900-1000 °C แล้วนำไปทำชั้นต้านการสะท้อนแสงด้วยเตาออกซิเดชั่นที่มีอุณหภูมิสูง
    3. ทำขั้วไฟฟ้าสองด้านด้วยการฉาบไอโลหะภายใต้สุญญากาศ เมื่อเสร็จเรียบร้อยแล้วจะต้องนำไปทดสอบประสิทธิภาพด้วยแสงอาทิตย์เทียม และวัดหาคุณสมบัติทางไฟฟ้า
  • เซลล์แสงอาทิตย์ที่ทำจากซิลิคอนชนิดผลึกรวม (Polycrystalline) มีขั้นตอนการผลิต ดังนี้
    1. นำซิลิคอนที่ถลุงและหลอมละลายเป็นของเหลวแล้วมาเทลงในแบบพิมพ์ เมื่อซิลิคอนแข็งตัว จะได้เป็นแท่งซิลิคอนเป็นแบบผลึกรวม แล้วนำมาตัดเป็นแว่นๆ
    2. จากนั้นนำมาแพร่ซึมด้วยสารเจือปนต่างๆ และทำขั้วไฟฟ้าสองด้านด้วยวิธีการเช่นเดียวกับที่สร้างเซลล์แสงอาทิตย์ที่ทำจากซิลิคอนชนิดผลึกเดี่ยว
  • เซลล์แสงอาทิตย์ที่ทำจากที่ทำจากอะมอร์ฟัสซิลิคอน มีขั้นตอนการผลิต ดังนี้
    1. ทำการแยกสลายก๊าซไซเลน (Silane Gas) ให้เป็นอะมอร์ฟัสซิลิคอน โดยใช้อุปกรณ์ที่เรียกว่า เครื่อง Plasma CVD (Chemical Vapor Deposition) เป็นการผ่านก๊าซไซเลนเข้าไปในครอบแก้วที่มีขั้วไฟฟ้าความถี่สูง จะทำให้ก๊าซแยกสลายเกิดเป็นพลาสมา และอะตอมของซิลิคอนจะตกลงบนฐานหรือสแตนเลสสตีลที่วางอยู่ในครอบแก้ว เกิดเป็นฟิล์มบางขนาดไม่เกิน 1 ไมครอน (0.001 มม.)
    2. ขณะที่แยกสลายก๊าซไซเลน จะผสมก๊าซฟอสฟีนและไดโบเรนเข้าไปเป็นสารเจือปน เพื่อสร้างรอยต่อพีเอ็นสำหรับใช้เป็นโครงสร้างของเซลล์แสงอาทิตย์
    3. การทำขั้วไฟฟ้า มักใช้ขั้วไฟฟ้าโปร่งแสงที่ทำจาก ITO (Indium Tin Oxide)
  • เซลล์แสงอาทิตย์ที่ทำจากแกลเลี่ยม อาร์เซไนด์ มีขั้นตอนการผลิต ดังนี้
    1. ขั้นตอนการปลูกชั้นผลึก ใช้เครื่องมือ คือ เตาปลูกชั้นผลึกจากสถานะของเหลว (LPE; Liquid Phase Epitaxy)

ขั้นตอนการปลูกชั้นผลึกที่เป็นรอยต่อเอ็นพี ใช้เครื่องมือ คือ เครื่องปลูกชั้นผลึกด้วยลำโมเลกุล (MBE; Molecular Beam Epitaxy)

ลักษณะเด่นของเซลล์แสงอาทิตย์

  • ใช้พลังงานจากธรรมชาติ คือ แสงอาทิตย์ ซึ่งสะอาดและบริสุทธิ์ ไม่ก่อปฏิกิริยาที่จะทำให้สิ่งแวดล้อมเป็นพิษ
  • เป็นการนำพลังงานจากแหล่งธรรมชาติมาใช้อย่างคุ้มค่าและไม่มีวันหมดไปจากโลกนี้
  • สามารถนำไปใช้เพื่อผลิตพลังงานไฟฟ้าได้ทุกพื้นที่บนโลก และได้พลังงานไฟฟ้าใช้โดยตรง
  • ไม่ต้องใช้เชื้อเพลิงอื่นใดนอกจากแสงอาทิตย์ รวมถึงไม่มีการเผาไหม้ จึงไม่ก่อให้เกิดมลภาวะด้านอากาศและน้ำ
  • ไม่เกิดของเสียขณะใช้งาน จึงไม่มีการปล่อยมลพิษทำลายสิ่งแวดล้อม
  • ไม่เกิดเสียงและไม่มีการเคลื่อนไหวขณะใช้งาน จึงไม่เกิดมลภาวะด้านเสียง
  • เป็นอุปกรณ์ที่ติดตั้งอยู่กับที่ และไม่มีชิ้นส่วนใดที่มีการเคลื่อนไหวขณะทำงาน จึงไม่เกิดการสึกหรอ
  • ต้องการการบำรุงรักษาน้อยมาก
  • อายุการใช้งานยืนยาวและประสิทธิภาพคงที่
  • มีน้ำหนักเบา ติดตั้งง่าย เคลื่อนย้ายสะดวกและรวดเร็ว
  • เนื่องจากมีลักษณะเป็นโมดูล จึงสามารถประกอบได้ตามขนาดที่ต้องการ

ช่วยลดปัญหาการสะสมของก๊าซต่างๆ ในบรรยากาศ เช่น คาร์บอนมอนอกไซด์, ซัลเฟอร์ไดออกไซด์, ไฮโดรคาร์บอน และก๊าซไนโตรเจนออกไซด์ ฯลฯ ซึ่งเป็นผลจากการเผาไหม้ของเชื้อเพลิงจำพวกน้ำมัน ถ่านหิน และก๊าซธรรมชาติ ล้วนแล้วแต่ส่งผลกระทบต่อสิ่งแวดล้อม เกิดปฏิกิริยาเรือนกระจก ทำให้โลกร้อนขึ้น เกิดฝนกรด และอากาศเป็นพิษ ฯลฯ

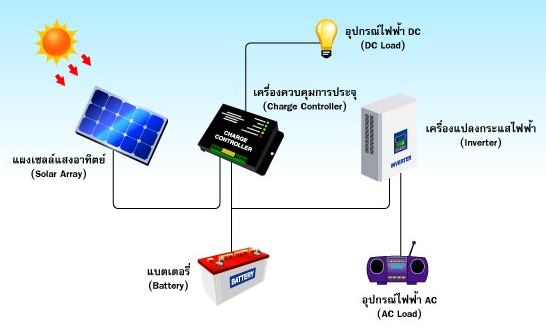

อุปกรณ์สำคัญของระบบการผลิตกระแสไฟฟ้าจากเซลล์แสงอาทิตย์
เซลล์แสงอาทิตย์ผลิตไฟฟ้ากระแสตรง จึงนำกระแสไฟฟ้าไปใช้ได้เฉพาะกับอุปกรณ์ไฟฟ้ากระแสตรงเท่านั้น หากต้องการนำไปใช้กับอุปกรณ์ไฟฟ้าที่ใช้ไฟฟ้ากระแสสลับหรือเก็บสะสมพลังงานไว้ใช้ต่อไป จะต้องใช้ร่วมกับอุปกรณ์อื่นๆ อีก โดยรวมเข้าเป็นระบบที่ผลิตกระแสไฟฟ้าจากเซลล์แสงอาทิตย์ อุปกรณ์สำคัญๆ มีดังนี้

แผงโซล่าเซลล์
